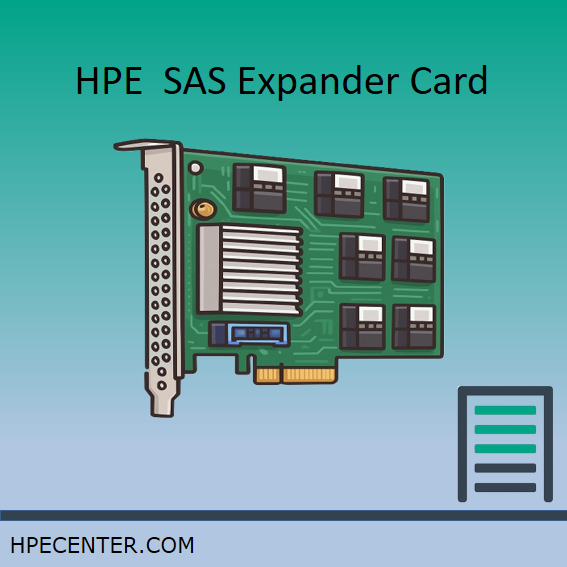

کارت SAS Expander سرور G9

تماس بگیرید

برند:

توضیحات

کارت HPE SAS Expander G9 نسل جدیدی از کارت‌های توسعه مسیر ذخیره‌سازی است که برای سرورهای HPE ProLiant Gen9 طراحی شده و نسبت به نسخه G7 از نظر پهنای باند، پایداری و سازگاری با درایوهای SAS 12G ارتقاء یافته است. این کارت به کنترلرهای سری Smart Array P440ar، P840، P841 و P830 متصل شده و امکان دسترسی به تعداد زیادی درایو (SAS یا SATA) را تنها از طریق یک کنترلر فراهم می‌کند.

در معماری سرورهای G9، این کارت معمولاً به‌صورت Internal SAS Expander Board روی شاسی نصب می‌شود و وظیفه دارد مسیر داده را میان کنترلر RAID و بک‌پلین‌های متعدد گسترش دهد تا پشتیبانی از Cageهای اضافی (مثل 12LFF یا 24SFF) ممکن شود.

جدول مشخصات فنی

ویژگی	توضیحات
شماره فنی (P/N)	727250-B21 (Board Assy 727252-001)
تکنولوژی SAS	SAS-3 (12 Gb/s per lane)
تعداد پورت‌ها	36 پورت داخلی (mini-SAS HD – SFF-8643)
چیپست اصلی	Broadcom/LSI SAS3x36 Expander
نرخ انتقال داده	تا 9.6 GB/s Aggregate Throughput
نوع رابط (Interface)	Internal mini-SAS HD، اتصال به کنترلرهای Smart Array سری 12G
پشتیبانی از درایوها	SAS و SATA – SFF (2.5″) و LFF (3.5″)
سازگاری Firmware	با Smart Array Firmware نسخه 6.0.0 به بالا (پیشنهادی: آخرین نسخه HPE SPP)
پشتیبانی از RAID	وابسته به کنترلر RAID – خود کارت Expander قابلیت RAID ندارد
پشتیبانی از تعداد درایو	تا 28 درایو (در DL380 G9 8SFF) یا تا 36 درایو (در مدل‌های 24SFF و 12LFF)
پهنای باند نسل سوم SAS	12 Gb/s برای هر مسیر – دو برابر سرعت نسل G7
نوع خنک‌سازی	Passive (نیازمند جریان هوای مناسب از فن‌های سرور)

سرورهای سازگار

کارت HPE SAS Expander G9 با سرورهای نسل نهم HPE زیر سازگار است:

مدل سرور	توضیحات سازگاری
HPE ProLiant DL380 G9	پشتیبانی کامل از کانفیگ‌های 8SFF، 12LFF، 24SFF و 12LFF + Cage اضافی
HPE ProLiant DL360 G9	پشتیبانی از بک‌پلین دوم برای درایوهای SFF
HPE ProLiant DL385 G9	قابل استفاده برای توسعه مسیر ذخیره‌سازی داخلی
HPE ProLiant ML350 G9	برای اتصال درایوهای LFF بیشتر از طریق بک‌پلین‌های اضافی
HPE ProLiant DL580 G9	در پیکربندی‌های ذخیره‌سازی پرظرفیت یا JBOD داخلی

نکات کاربردی

این کارت برای محیط‌هایی مناسب است که به حجم بالای درایو نیاز دارند ولی نمی‌خواهند چند کنترلر RAID جداگانه نصب کنند.
با توجه به پشتیبانی از استاندارد SAS 12G، پهنای باند بین درایوها و کنترلر به‌طور چشمگیری افزایش یافته و برای SSDهای سروری با سرعت بالا (مانند سری PM1643) ایده‌آل است.
بهتر است Firmware کارت Expander و کنترلر RAID به آخرین نسخه آپدیت شود تا پایداری در Volumeهای بزرگ تضمین شود.
نصب این کارت در سیستم‌های Rack-mounted (مانند DL380 G9) نیاز به خنک‌سازی صحیح دارد، زیرا درایوهای پرسرعت SAS 12G حرارت بیشتری تولید می‌کنند.
